一、工作原理及產品特點

高精度光纖油罐群檢測系統是承德市本特思達儀表公司為滿足石油制品罐群的液位及油水介面檢測需要而研制開發的。該系統精度高、靈敏、可靠，可用于各種類型儲罐及介質的測量。除具有液位或界面的測量、顯示及容積、質量計算功能外，還有高、低液位設定、自動報警和報表打印等功能。可實現液位或界面的全天候長期連續自動檢測。

二、技術參數及性能指標

性能指標

◆高精度光纖油罐群檢測系統

1、測量范圍：0 ～ 65m

2、精 確 度：±2mm

3、分 辨 率：1mm

4、介質密度范圍：0.5 ～ 3.0g/cm3

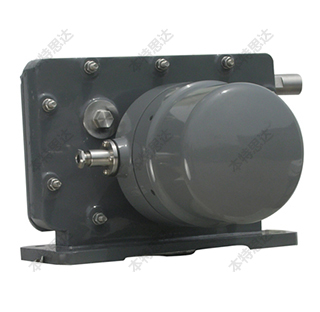

◆ BTY-G 系列光纖液位變送器

1、環境溫度：-30 ～ 135℃

2、外殼防護等級：IP65

3、光纜傳輸距離：≤5km

4、防爆標志：ia Ⅱ CT4 ～ T6

5、外形尺寸：370×280×240

6、光纜規格：62.5/125 四芯多模外徑≤ φ9

◆ BS-422 智能數據處理器

1、供電電源：220VAC 或24VDC

2、功耗：30W

3、輸出：RS-232 或RS-422

4、外形尺寸：600×600×1800

5、傳輸距離：0 ～ 1200m

6、電纜規格：3mm2 四芯

7、相對濕度：≤ 95％

8、電氣接口：M20×1.5

◆計算機監控系統

1、硬件配置

CPU PII 以上或更新（300 以上）

內存 32M 以上

硬盤 2G 以上

2、操作系統：運行在WINDOWS98 下

3、通用打印機

◆二次儀表

1、供電電源：220VAC

2、輸 出：4 ～ 20mA

3、顯 示：8 位LCD 顯示

4、環境溫度：-10 ～ 60℃

5、功 能：顯示液位、重量、容積等

6、安裝方式：壁掛或盤裝

7、外形尺寸：壁掛：500×450×200

盤裝：1 6 0×1 6 0×4 6 5

8、通 訊：RS485 接口

9、開口尺寸：154×154

三、產品結構及安裝
